DIY「ラズベリーパイの電源を遠隔操作」リレー付き赤外線モジュールを使ってみる

その他
2021-07-23

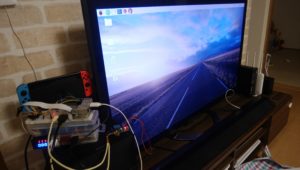

例えばラズベリーパイで監視カメラを設置している場合、外部よりアクセスするにはラズパイの電源が「ON」になっている事が前提になります。

これは常にラズパイの電源を「ON」にする必要があり、モバイルバッテリーで稼働させている場合等は電池の消耗が気になるところでしょう。

今回はこういった悩みを解消すべく、ラズパイの電源を遠隔操作できる「赤外線モジュール」を使った方法をまとめたいと思います。

電源の遠隔操作が出来れば、電池の節約などおおいに役立つ事でしょう。

必要なもの

今回はモバイルバッテリーを利用してのUSB給電を前提に進めたいと思います。

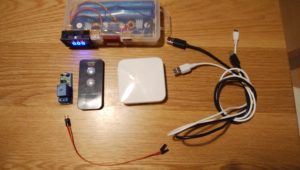

使用資材

・リレー付き赤外線モジュール（赤外線リモコン付き）　×　１

・USBケーブル（タイプAオスーmicroUSBタイプBオス）　×　２

・モバイルバッテリー（USBポート×２）　×　１

・ジャンピングワイヤー（メス－オス）　×　２

・Nature Remo　×　１

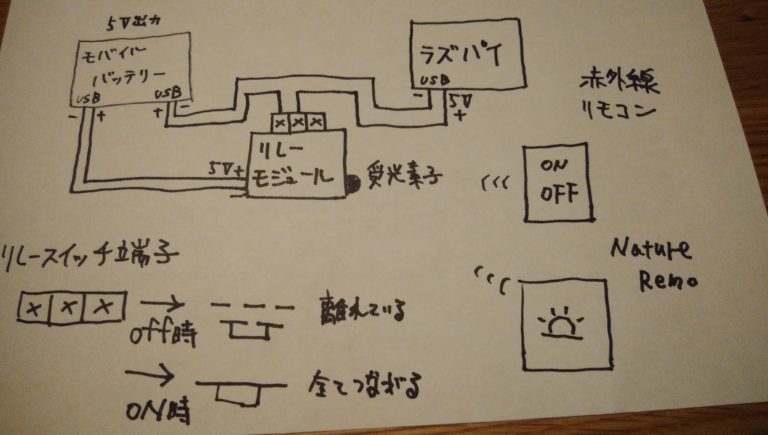

回路図

簡易的なものですが一応載せておきます。べつにこれは必須ではありませんが。

簡単に説明すると、核となる「リレーモジュール」にモバイルバッテリから５V給電、そしてモバイルバッテリからラズパイの５V給電の間にリレーモジュールをかます形になります。

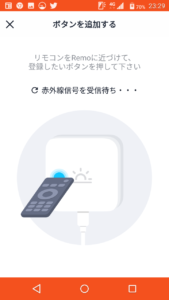

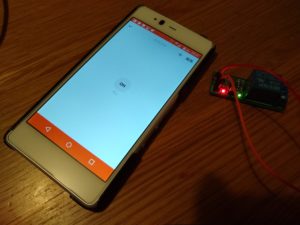

Nature Remoは外部からの遠隔操作時に必要になります。

下準備

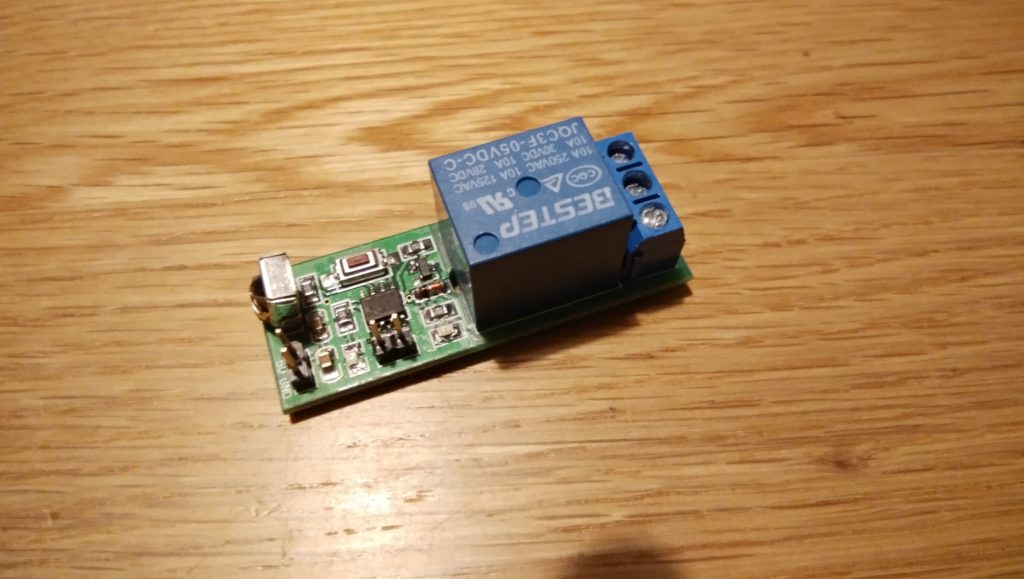

まず、リレーの下準備から始めます。今回使用するのは「volflashyリレーモジュール１チャンネル５VLED赤外線リモコン学習ボードマイコン用」です。

USBケーブルの加工

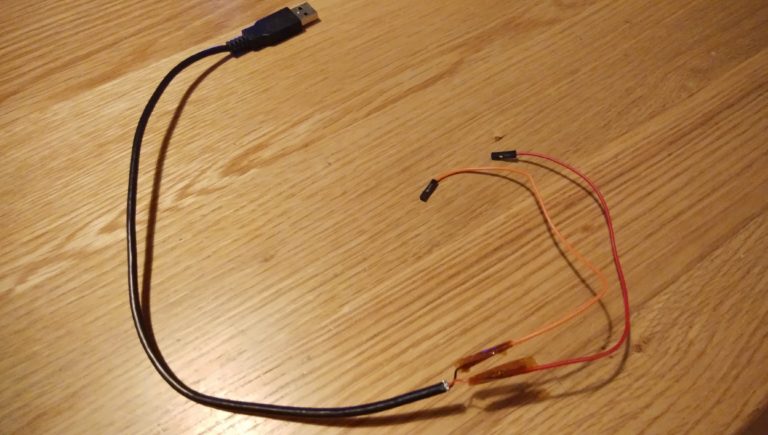

リレーモジュール用電源ケーブル作成

USBケーブルを任意の箇所でカットし、microUSB側のケーブルは破棄します。タイプA側のケーブルの被覆を剥いて赤の導線（+５V）と黒の導線（GND）にジャンピングワイヤーをつなげます。接続部は半田つけが良いですね。

データラインの＋－（緑と白）の導線は使用しないのでカットします。

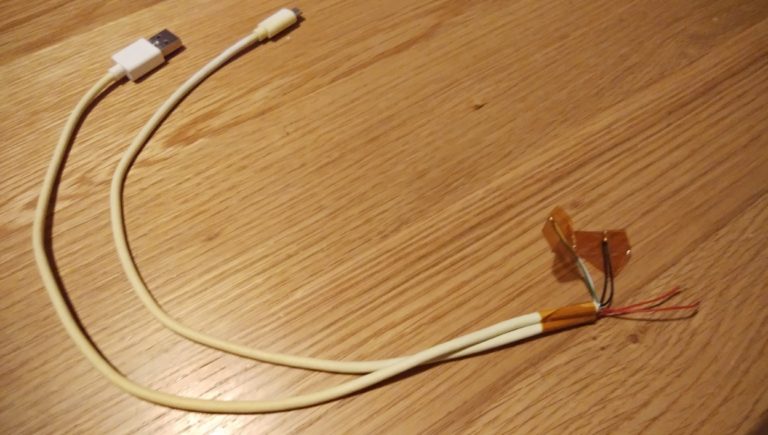

ラズパイ用電源ケーブル作成

ラズパイの電源になるので、リレースイッチを間に挟む加工をします。

USBケーブルを任意の箇所でカットし、それぞれの被覆を剥いて黒（GND）と黒をつなぎます。次いでmicroUSB側のケーブル側のデータライン緑と白の導線をつなぎます（供給電力アップの為）。タイプA側のデータラインケーブル（緑と白）は使用しないのでカット。最後に適当な長さで赤色の導線の被覆を剥いておきます。この赤色の導線はリレースイッチにつなげる事になります。

リレー付き赤外線モジュール

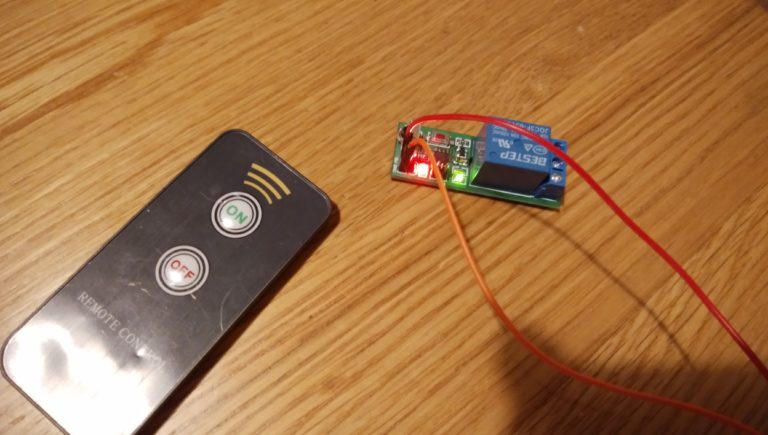

リレースイッチ開閉設定

このモジュールは、付属の赤外線リモコンでON,OFFする事により、リレーと呼ばれる部品のスイッチが反応し、閉回路が構成されるものです。

リレーは電磁石ですね、電流が流れれば磁石になって回路が閉じる仕組み。

購入時はリモコンのボタン操作が、押し続ければ閉回路、離せばオープン、つまり押せばスイッチが入るけど離した瞬間スイッチが離れる設定になってるので、ここを以下の手順で調整します。

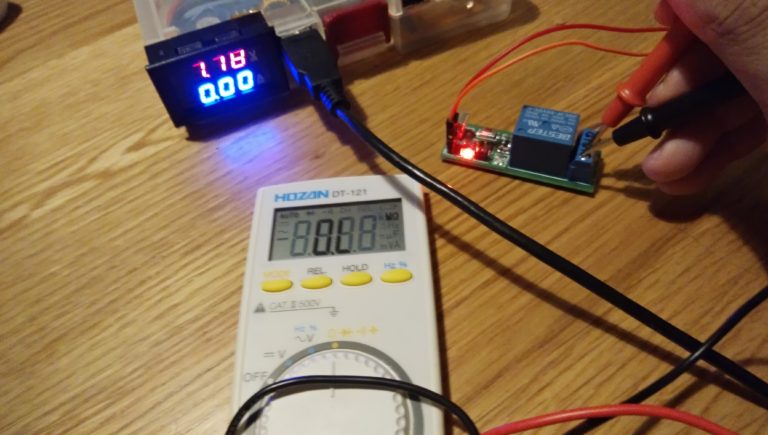

1・作成したリレーモジュール用電源ケーブル５Vを接続（極性注意）。5V電源はモバイルバッテリーとします。

2・リレーモジュールの赤LEDが点灯しているのを確認後、リレーモジュールにあるボタンスイッチを長押し。LEDが点滅に変わればボタンスイッチを離します。点滅の状態で付属の赤外線リモコンのON,OFFボタンのどちらかを押すと、赤LEDが点灯に戻ります。これで先ほど選択したON,OFFいずれかのボタンが以後のリレー開閉ボタンになります。ちなみに登録できるボタンは１つのみです。。なぜか２つあるんですけどね、ONで登録しても、ON,OFF兼用で使える訳です。

3・黒色のショートピンを外します。これで設定完了。登録したボタンを1回押すごとにスイッチの開閉が保持されるようになっています。ちなみに閉回路時は緑LED点灯。オープン時は緑LED消灯になります。

※ちなみに押したときだけ閉回路に戻したい場合は、ショートピンを付けるだけで戻ります。
